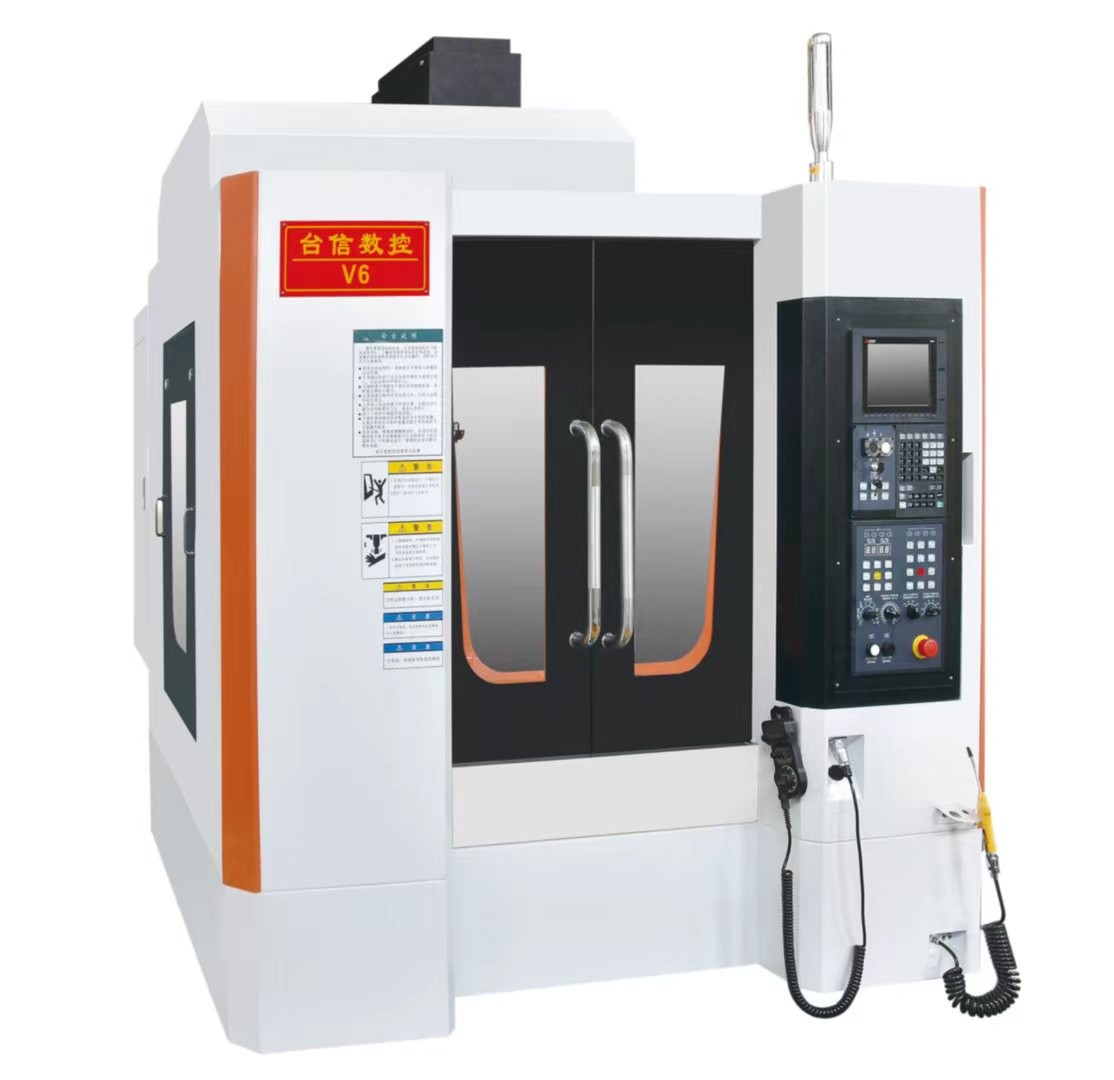

Serial de centros de mecanizado de trenes lineales (trenes lineales de tres ejes) TXC-V9

Nombre/ Modelo: TXC-V6

Tamaño del banco: 700 x 420 mm

En el caso de los vehículos de las categorías M1, M2 y M3, la longitud de los tramos se calculará en función de la longitud de los tramos.

Distancia entre la cara del extremo del husillo y la mesa de trabajo: 120-520 mm

Distancia desde el centro del husillo hasta el carril de guía de la columna: 480 mm

Especificaciones del carril del eje X: 30 mm

Especificaciones del carril del eje Y: 30 mm

Especificaciones del carril del eje Z: 35 mm

T-slot (número - tamaño x espaciado) 5 - 18 x 100

Carga del banco de trabajo: 350 kg

NT1 - NT1 - NT1 - NT1 - NT1 - NT1 - NT1 -

Velocidad máxima del eje: 12000 rpm

Potencia del eje: 7,5 kW

Potencia del motor de tres ejes X/Y/Z: 1,5/1,5/3 kW

Las especificaciones de los tornillos de bolas X/Y/Z: 3216 mm

Velocidad de travesía rápida en tres ejes: 48/48/48 m/min

Velocidad de corte de tres ejes: 1-12000 mm/min

Precisión de posicionamiento: ± 0,003/300 mm

Acertad de posicionamiento repetida: ±0,003 mm

Peso de la máquina: 4 T

Tamaño de la máquina: 2400 x 2500 x 2600 mm
